التوناج المقنن وارتفاع التوناج المقنن في المكابس الميكانيكية هما أهم مواصفتين على الإطلاق. عند الاستثمار في مكبس ميكانيكي، تكون نقاط الاهتمام الشائعة هي التوناج وأبعاد الطاولة والكبش أو سرعة المكبس. غير أن ارتفاع التوناج المقنن هو أهم معامل في تصميم المكابس وكثيراً ما يُغفَل — فقيمة غير متوافقة قد تلحق بمكبسك أضراراً جسيمة، وتقصر عمره الافتراضي، وقد تتسبب في تشققه عند أضعف نقطة في تصميمه.

البنية البسيطة للمكبس الميكانيكي

المكابس الميكانيكية ماكينات محدودة بالطاقة. تعمل بنقل الطاقة المخزنة في دولاب الحيلة إلى الكبش عبر قابض، ووصلة كرنك-بيال، أو تروس لا مركزية، أو آلية مفصلية.

طالما توفرت طاقة كافية في دولاب الحيلة، يستطيع الكبش تطبيق الحمل الذي يستلزمه القالب على امتداد الشوط كاملاً.

مثال حرج: إذا وصّلت قالباً يحتاج 200 طن بمكبسك ذي الـ100 طن وكان في دولاب الحيلة طاقة كافية — فإن مكبسك قادر على تطبيق 200 طن من القوة. المشكلة: إذا كان عمود الكرنك والمحامل وبيال التوصيل أو الهيكل مصمَّماً لـ100 طن، فقد ينكسر المكوّن الأضعف، أو يتزحلق القابض.

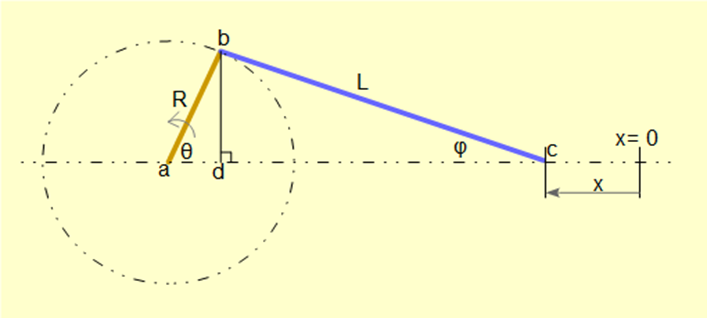

آلية كرنك-بيال للمكبس اللامركزي آلية كرنك-بيال للمكبس اللامركزي

لماذا يُحدَّد ارتفاع التوناج المقنن؟

لنفترض أن مكبساً ميكانيكياً بقوة 5000 كيلو نيوتن يحاول الضغط بحمل ثابت على امتداد شوطه. يرتفع عزم الالتواء الناتج في عمود الكرنك إلى 780,000 كيلو نيوتن·ملم. بيد أن قوة الضغط ذاتها البالغة 5000 كيلو نيوتن يمكن تحقيقها على بُعد 6 ملم فوق نقطة الميت السفلى بعزم كرنك لا يتجاوز 210,000 كيلو نيوتن·ملم فحسب.

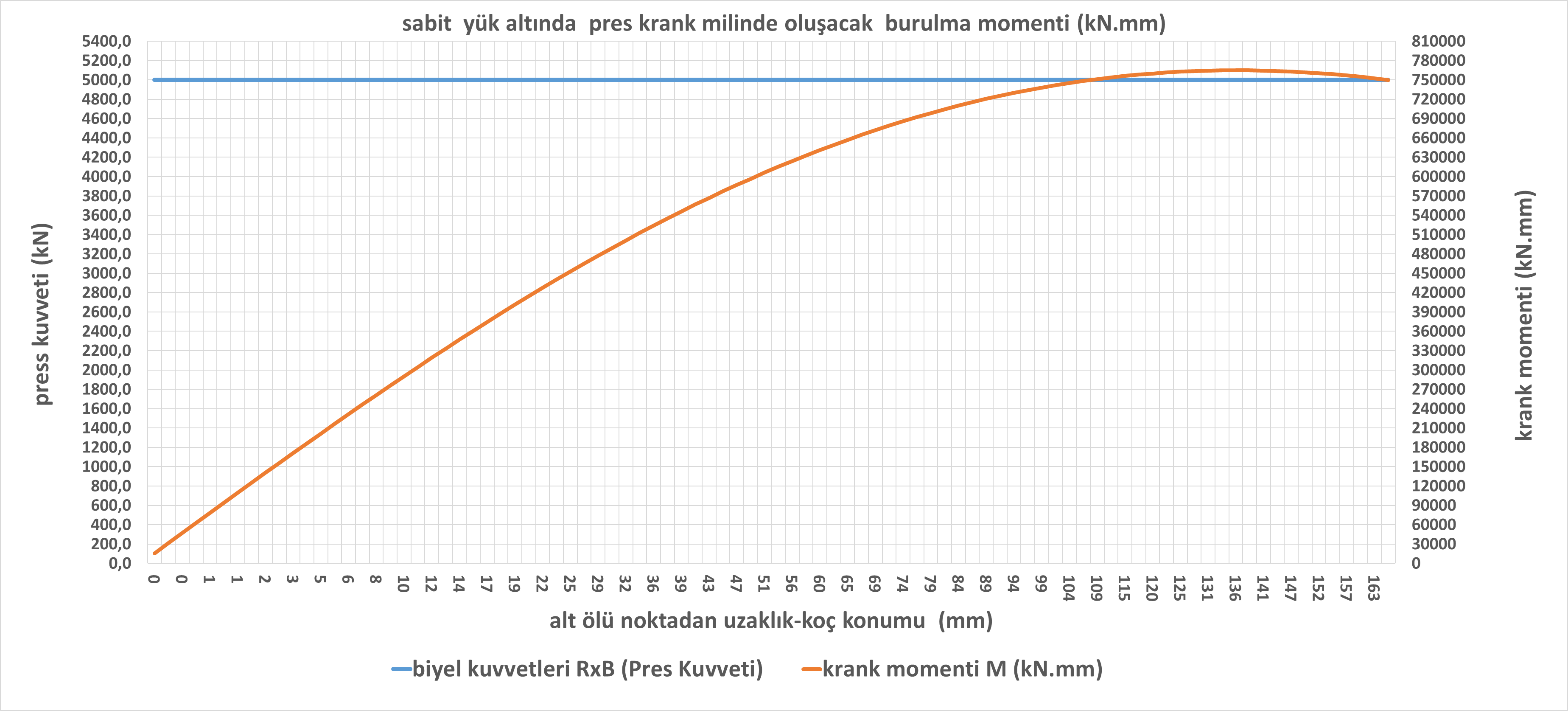

رسم بياني لموضع الكبش مقابل قوة المكبس / عزم الكرنك رسم بياني: موضع الكبش — قوة المكبس وعزم الكرنك

للحد من عزم التواء الكرنك في تصميم المكبس، يُعتمد العزم عند موضع يقابل زاوية كرنك تتراوح بين 15 و30 درجة معياراً للتصميم. في هذا المثال، تقابل مسافة 6 ملم تقريباً فوق نقطة الميت السفلى زاوية كرنك قدرها 15 درجة. هذه النقطة هي ارتفاع التوناج المقنن، ويصبح عزم التواء الكرنك عندها (~230,000 كيلو نيوتن·ملم) هو عزم التصميم.

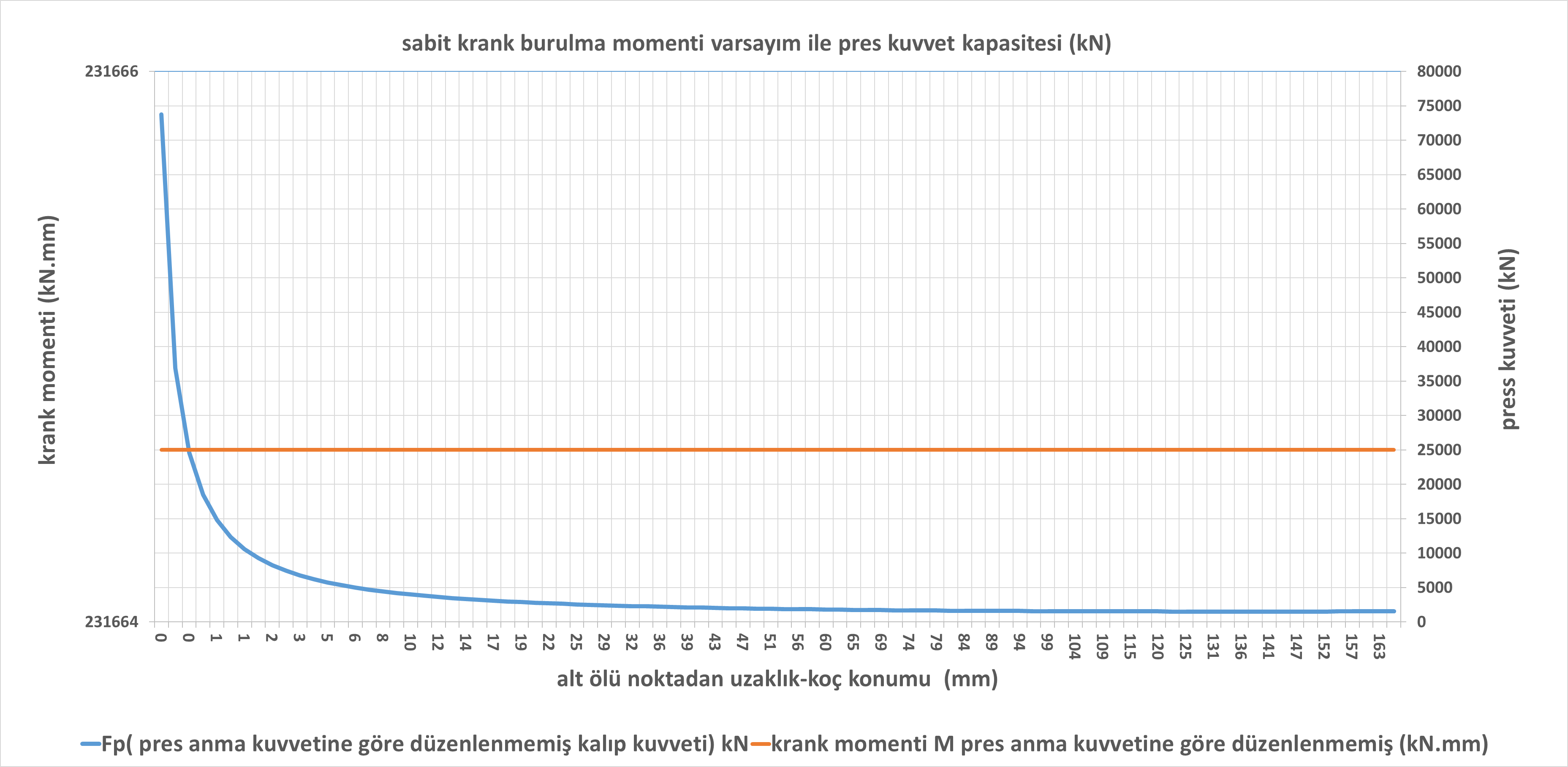

موضع الكبش - الطاقة فوق ارتفاع التوناج المقنن رسم بياني: موضع الكبش — قوة المكبس وعزم الكرنك

القواعد العملية

  • إذا كان الضغط أدنى من ارتفاع التوناج المقنن ← يجب ألا يستلزم القالب المتصل قوةً تتجاوز التوناج المقنن.
  • إذا كان الضغط أعلى من ارتفاع التوناج المقنن ← يجب أن تظل قوة الضغط دون القيم الموضحة في رسم بياني قوة المكبس (الخط الأزرق) لتجنب تجاوز عزم التصميم.

تتباعد طاقة القوة نحو اللانهاية أدنى ارتفاع التوناج المقنن بسبب هندسة آلية الكرنك-البيال — وهذا بالضبط ما يجعل توصيل قالب خاطئ بمكبس ميكانيكي بالغ الخطورة.

عمرة دميرزن — خبير تشكيل المعادن، مصمم مكابس
